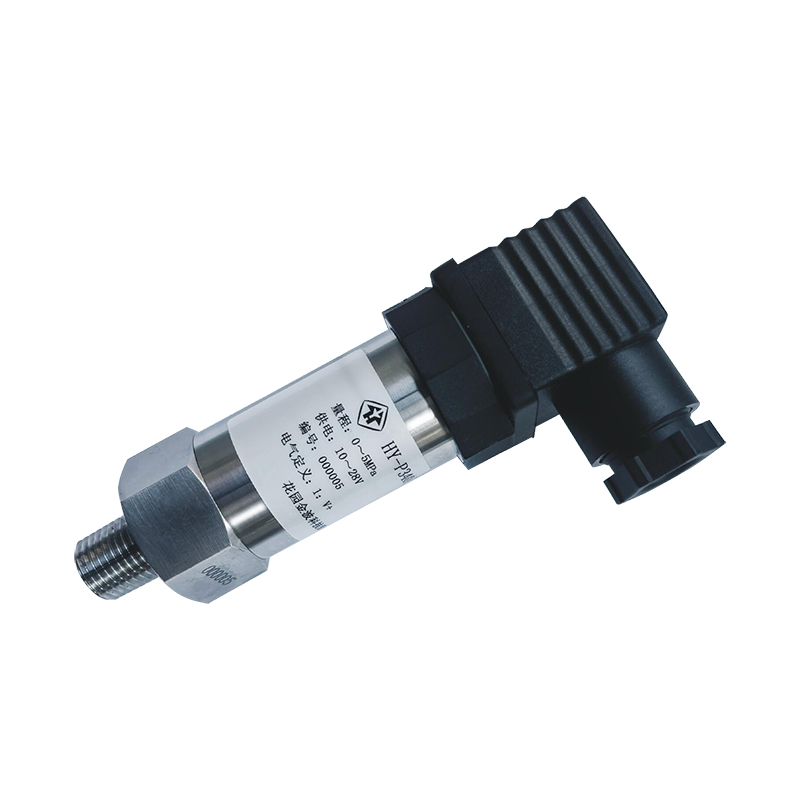

HY-P340通用压力变送器是我公司自主设计生产的一款高精度、高稳定性的压力测量产品。产品采用带不锈钢隔离膜片的硅压阻传感器，配合专用数字电路，经过信号放大、线性修正、抗干扰、防浪涌保护等信号处理，输出标准工业信号的一体化产品。
产品特点
具有短路保护和反极性保护
抗干扰、防浪涌保护
本质安全型产品，符合国家 GB3836.4、GB3836.1标准的 Exia Il CT6Ga 的要求
隔爆型产品，符合国家 GB3836.2-2021，GB3836.1-2021 标 准的Exdb II CT6Gb 的要求
电压、电流多种输出信号
性能稳定可靠
316L 不锈钢隔离膜片，一体化设计
可测量表压、绝压和密封参考压力
产品应用
石油化工
测量与控制技术
液压与气动领域
技术参数
|
量程 |
-100kPa...0kPa ~10kPa...5MPa (表压） |
|
OkPa ~70kPa...35MPa (绝压） |
|
|
OkPa ~3.5MPa...100MPa (密封表压） |
|
|
过载 |
2倍满量程压力或110MPa(取最小） |
|
压力类型 |
表压、绝压、密封表压 |
|
输出信号 |
两线制4~20mADC;供电1~28VDC |
|
三线制0~5VDC;供电10~28VDC |
|
|
三线制1~5VDC;供电10~28VDC |
|
|
三线制0.5~4.5VDC;供电10~28VDC或5±0.1VDC |
|
|
三线制0.5~2.5VDC; 5±0.1VDC 或 3.3±0.1VDC |
|
|
精度 |
±0.25% FS ±0.5% FS (默认） |
|
长期稳定性 |
±0.2%FS/年 |
|
零点温度误差 |
< 100KPa ±0.05%FS/°C |
|
> 100KPa ±0.03%FS/°C |
|
|
满度温度误差 |
< 100KPa ±0.05%FS/°C |
|
≥100KPa ±0.03%FS/°C |
|
|
工作温度 |
-30°C~80°C (插件型）-10°C~70°C (电缆型） |
|
-40°C~60°C (本安防爆型）-20°C~60°C (隔爆型） |
|
|
贮存温度 |
-40°C~120°C (插件型）-20°C~85°C (电缆型） |
|
负载电阻 |
电流输出：≤(电源电压-10V) /0.02A (Ω) |
|
≥10KΩ |
|
|
绝缘电阻 |
100MΩ@250VDC |
|
防护等级 |
IP65 (B1 型、B3 型、B4 型）/IP68 (B2 型） |
|
防爆等级 |
Exia IIC T6 Ga Exdb IIC T6 Gb |
|
电气连接 |
四芯插件或电缆线（默认1m,线长可定制） |
|
密封圈 |
氟橡胶 |
|
介质适用性 |
对不锈钢及氟橡胶无腐蚀的各种流体 |

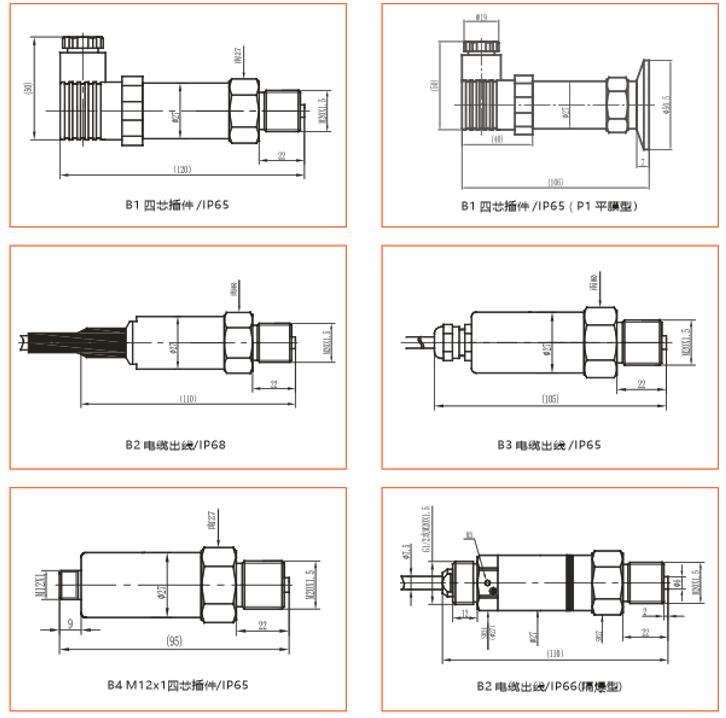

外形尺寸 单位（mm）
电气连接
|
B1 接插件 CS |
两线制 |
三线制 |
|
 |
1 |
V + |
v+ |
|
2 |
OV/OUT + |
GND |
|
|
3 |
— |
OUT+ |
|
|
B4 接插件 |
两线制 |
三线制 |
|
|
|
1/棕 |
V + |
v+ |
|
2/白 |
- |
GND |
|
|
3/蓝 |
OV/OUT + |
OUT+ |
|
|
B2/B3 电缆出线 |
两线制 |
三线制 |
|
|
|
红 |
v+ |
v+ |
|
黑 |
OV/OUT+ |
GND |
|
|
白 |
- |
OUT+ |
|
